施工実績WORKS

動作説明

指定箇所にガイドレールを設置し、テーブルをレールに沿って上昇させます。
アクチュエータを必要とせずにテーブルを、通常の倍高さまでプーリーを使って90度回転させながら上昇させます。

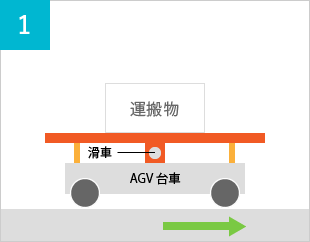

製品の運搬中、テーブルは一番下がった状態で台車は走行します。

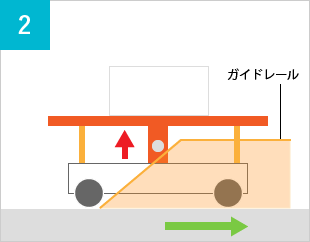

指定箇所にガイドレールを設置。テーブルの土台に取り付けた滑車がガイドレールによって持ち上げられるとテーブルが徐々に上昇します。

指定箇所に到着する手前でテーブルが90度回転して搬送完了です。

メリット

• センサー制御ではないので、制御部分をコスト削減。
• シンプルな構造にすることで耐障害性が向上。

設計・製作ポイント

滑車の原理を用いることで、テーブルを700mm上昇という要望をクリア。
実際には、ワイヤーリンクを駆使して動作は可能となりましたがワイヤーが疲労破壊によって切れる事案が発生。
対策品を検討しましたが、ワイヤーでは曲げ半径が限界と判明。
担当設計者が、休日にヨットを見て、セーリングロープが使えないかと思いつき、調査をすると耐荷重はワイヤーよりも高く、曲げ半径はワイヤーより小さくできることが判明し採用。

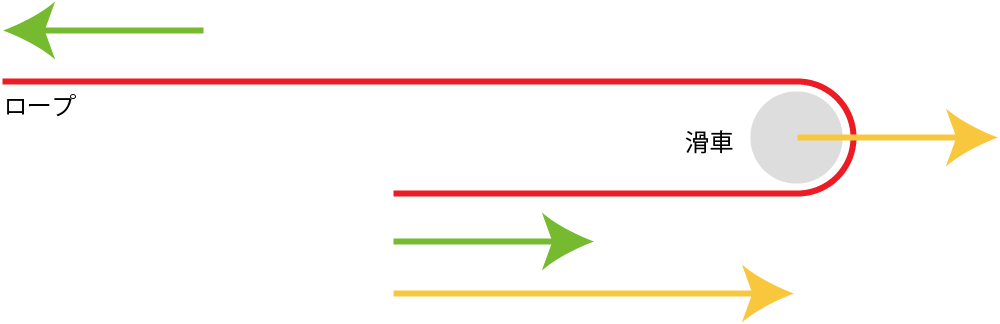

滑車の原理：赤いロープを緑のところで引いた場合は、緑分しかロープは移動しないが
滑車をオレンジ分移動させると、2倍の距離が移動できる。
